[System Design Interview] 06. ⚙️ 키-값 저장소 설계하기(2) - 분산 저장소 구현에 필요한 기술적 고려사항들

가상 면접 사례로 배우는 대규모 시스템 설계 기초 (System Design Interview) - 저 : 알렉스 쉬, 역 : 이병준 을 읽고 정리한 글입니다.



6 장에서는 비 관계형 데이터베이스라 불리우는, 키-값 저장소에 대해서 이야기하면서 아래 조건에 해당되는 키-값 저장소를 분산 시스템에서의 조건으로 설계해봅니다.

1. 키-값 쌍의 크기는 10KB 이하이다.
2. 큰 데이터를 저장할 수 있어야 한다.
3. 높은 가용성을 제공해야 한다. 따라서 시스템은 설사 장애가 있더라도 빨리 응답해야한다.
4. 높은 규모 확장성을 제공해야한다. 따라서 트래픽 양에 따라 자동적을 ㅗ서버 증설/삭제가 이루어져야 한다.
5. 데이터 일관성 수준은 조정이 가능해야 한다.
6. 응답 지연시간(latency)은 짧아야한다.



➡️ 6장은 내용이 길고 좋은 내용이 많아서 2개로 나누고자 합니다.

• 1파트는 : 분산 시스템을 설계하는데 알아야할 CAP 이론에 대해서
• 2파트는 : 키-값 저장소 설계에 사용되는 핵심 컴포넌트들에 대해서



---

1파트에서 키-값 저장소 설계의 기본 개념과 분산 서비스를 설계하는데 알아야할 CAP정리에 대한 내용을 정리했습니다.

이번 포스팅에서는 6장의 남은 내용인 "키-값 저장소 구현에 사용될 핵심 컴포넌트들 및 기술들"에 대해서 정리합니다.



[목차]

1. 데이터 파티션
2. 데이터 다중화(replication)
3. 일관성 (consistency)
4. 일관성 불일치 해소 (inconsistency resolution)
5. 장애 처리
6. 시스템 아키텍처 다이어그램
7. 쓰기 경로 (write path)
8. 읽기 경로 (read path)





---

📌 01. 데이터 파티션

대규모 어플리케이션에서 전체 데이터를 한 대 서버에 욱여넣는 것은 불가능하다고 합니다.
이러한 문제를 해결하는 가장 단순한 해결책이 "데이터 파티셔닝" 입니다.



데이터 파티션이란

• 데이터를 "작은 파티션"들로 분할한 다음 여러 대 서버에 저장하는 것 입니다.



데이터를 파티션 단위로 나눌 떄는 다음 2가지 문제를 중요하게 생각해야합니다.

1. 데이터를 여러 서버에 고르게 분산할 수 있는가
2. 노드가 추가되거나 삭제될 떄 데이터의 이동을  최소화 할 수 있는가

→ 5장에서 이야기한 "안정해시" 는 이러한 파티션 문제를 해결하는 적합한 기술입니다.



안정해시를 사용하여 데이터 파티션 시 장점

1. 규모화장 자동화 (auto scaling) - 시스템 부하에 따라 서버가 자동으로 추가되거나 삭제되도록 만들 수 있습니다. (해시 링의 특성)
2. 다양성 : 각 서버의 용량에 맞게가상 노드의 수를 조정할 수 있습니다. (고성능 서버는 더 많은 가상노드를 갖도록)



---

📌 02. 데이터 다중화

높은 가용성과 안정성을 확조하기 위해서 데이터를 N개 서버에 비동기적으로 다중화할 필요 있습니다.



N개의 서버를 선정하는 방법

• 어떤 키를 해시 링 위에 배치한 후, 그 지점으로 링을 순회하면서 만나는 첫 N개 서버에 데이터 사본을 보관합니다.
• 그런데 가상 노드를 사용하면 선택한 N개의 노드가 대응될 실제 물리 서버의 개수가 N보다 작아지는 문제가 생길 수 있습니다.



이 문제를 피하려면 노드를 선택할 때 같은 물리 서버를 중복 선택하지 않도록 해야 합니다.

• 같은 데이터 센터에 속한 노드는 정전, 네트워크 이슈, 자연재해 등의 문제를 동시에 겪을 가능성 있습니다.
• 따라서 안정성을 담보하기 위해 데이터의 사본은 다른 센터의 서버에 보관하고, 센터들은 고속 네트워크로 연결



---

📌 03. 데이터 일관성

여러 노드에 다중화된 데이터는 적절히 동기화 되어야 합니다.
다중화된 노드에 데이터를 분산 저장할 때, 정족수 합의 (Quorum Consensus) 알고리즘을 이용해서 일관성 수준을 조절할 수 있습니다.



💡 정족수 합의 정의

• N = 사본 개수
• W = 쓰기 연산에 대한 정족수. 쓰기 연산이 성공한 것으로 간주되려면 적어도 W개의 서버로부터 쓰기 연산이 성공했다는 응답을 받아야 한다.
• R = 읽기 연산에 대한 정족수. 읽기 연산이 성공한 것으로 간주되려면 적어도 R개의 서버로부터 응답 받아야 한다.

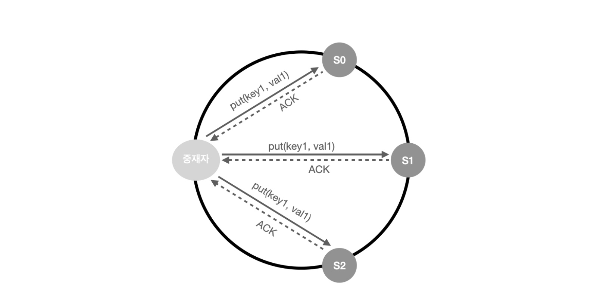

다음은 N=3일 때 key1을 통해서 val1을 서버에 저장할 때 예시 입니다.

참고로 중재자는 클라이언트와 노드 사이의 Proxy이며, 노드가 중재자가 되는 경우도 있습니다.

분산 서버 N 이 3인 경우



• W=1인 경우,
  • 데이터가 한 대 서버에만 기록된다는 뜻이 아닙니다.
  • 쓰기 연산이 성공했다고 판단하기 위해 중재자는 최소 한 대 서버로부터 쓰기 성공 응답을 받아야 한다는 뜻 입니다.
• W, R, N의 값을 정하는 것은 응답 지연과 데이터 일관성 사이의 타협점을 찾는 전형적인 과정입니다.
  • W=1 또는 R-1인 구성의 경우 중재자는 한 대의 서버로부터의 응답만 받으면되니 응답 속도 빠름
  • 1보다 큰 경우는 데이터의 일관성 수준이 향상되지만 응답 속도가 느려짐
  • W + R > N인 경우 강한 일관성이 보장됨



그래서 이러한 조합을 이용하면 다음과 같은 경우들로 나눌수 있습니다.

1. R = 1, W = N : 빠른 읽기 연산에 적합한 시스템
2. R = N, W = 1 : 빠른 쓰기 연산에 적합한 시스템
3. R + W > N : 강한 일관성이 보장
4. R + W <= N : 강한 일관성이 보장되지 않음

---

💡 일관성 모델

강한 일관성(strong consistency)

• 모든 읽기 연산은 가장 최근에 갱신된 결과를 반환
• 클라이언트는 정대로 낡은 데이터를 보지 못함
• 가장 일반적인 방법은 모든 사본에 쓰기 연산 결과가 반영될 때까지 해당 데이터에 대한 읽기/쓰기를 금지
• 새로운 요청의 처리가 중단되기 때문에 고가용성 시스템에 부적합



약한 일관성(weak consistency)

• 읽기 연산은 가장 최근에 갱신된 결과를 반환하지 못할 수 있습니다.



최종 일관성(eventual consistency)

• 약한 일관성의 한 형태로, 갱신 결과가 결국에는 모든 사본에 반영(동기화) 되는 모델
• 쓰기 연산이 병렬적으로 발생하면 시스템에 저장된 값의 일관성이 깨질 수 있는데, 이 문제는 클라이언트가 해결해야 합니다.
• 클라이언트 측에서 데이터 버전 정보를 활용해 일관성이 깨진 데이터를 읽지 않도록 할수도 있습니다.



---

📌 04. 일관성 불일치 해소 방법

💡비 일관성 해소 기법 : 데이터 버저닝

데이터를 다중화하면, 가용성은 높아지지만 사본 간 일관성이 깨질 가능성이 높아집니다.
"버저닝"과 "벡터시계" 는 이러한 문제를 해소하기 위해 등장 기술입니다.



버저닝 (Versioning)

• 데이터를 변경할 때마다 해당 데이터의 새로운 버전을 만듦니다.
• 따라서, 각 버전의 데이터는 불변 (immutable)



벡터 시계(vector clock)

• [서버, 버전]의 순서쌍을 데이터에 메단 것
• 어떤 버전이 선행, 후행인지, 충돌이 있는지 판별하는데 사용됩니다.
• D([S1, v1], [S2, v2], ..., [Sn, Vn])와 같이 표현한다고 가정합니다.
  • D는 데이터
• 데이터 D를 서버 Si에 기록하면 아래 작업 가운데 하나를 수행해야 합니다.
  • [Si, Vi]가 있으면 Vi를 증가시킴
  • 그렇지 않으면 새항목 [Si, 1]를 만듦
• 어떤 버전 X와 Y 사이에 충돌이 있는지 보려면 Y의 벡터 시계 구성요소 가운데 X의 벡터 시계 동일 서버 구성요소보다 작은 값을 갖는 것이 있는지 보면 됩니다.
  • D([s0, 1], [s1, 2])와 D([s0, 2], [s1, 1])는 서로 충돌



👏🏻 구체적인 사례

1. 클라이언트가 데이터 D1을 시스템에 기록.
   • 이 연산을 처리한 서버는 Sx. 벡터 시계는 D1([Sx, 1])으로 변함
2. 다른 클라이언트가 D1을 읽고 D2로 업데이트한 다음 기록.
   • D2는 D1을 덮어씀. 쓰기 연산은 같은 서버 Sx가 처리한다면 벡터 시계는 D2([Sx, 2])로 변함
3. 다른 클라이언트가 D2를 읽어 D3로 갱신한 다음 기록.
   • 이 연산은 Sy가 처리한다면 벡터 시계 상태는 D3([Sx, 2], [Sy, 1])로 바뀜
4. 또 다른 클라이언트가 D2를 읽어 D4로 갱신한 다음 기록.
   • 이 연산은 Sz가 처리한다면 벡터 시계 상태는 D4([Sx, 2], [Sz, 1])
5. 어떤 클라이언트가 D3와 D4를 읽으면 데이터 간 충돌이 있다는 것을 알게됨. D2를 Sy와 Sz가 각기 다른 값으로 바뀌었기 때문,
   • 따라서 클라이언트가 충돌 해소 후 서버에 기록.
   • 이 연산을 처리한 서버는 Sx일 경우 벡터 시계는 D5([Sx, 3], [Sy, 1], [Sz, 1])로 바뀜



단점

• 충돌 감지 및 해소 로직이 클라이언트에 들어가야 하므로, 클라이언트 구현이 복잡해집니다.
• [서버, 버전]의 순서쌍 개수가 굉장히 빨리 늘어납니다.
  • 이 문제를 해결하려면 길이에 임계치를 설정하고, 임계치 이상으로 길이가 길어지면 오래된 순서쌍을 벡터 시계에서 제거
  • 하지만 이렇게 하면 버전 간 선후 관계가 정확하게 결정될 수 없기에 충돌 해소 과정의 효율성이 낮아짐
  • 하지만 다이나모 디비에 관련된 문헌에 따르면, 아마존은 실제로 문제가 벌어진 적은 없음



---

📌 05. 장애 감지

서버의 장애는 아주 흔하게 발생하므로, 장애를 감지하고 해소하는게 중요하다.



분산 시스템에서의 장애 감지

• 보통 서버 A가 죽어도 바로 A 장애를 처리하지 않고, 두 대 이상의 서버가 똑같이 서버 A의 장애를 보고해야 해당 서버에 실제로 장애가 발생했다고 간주합니다.
• 모든 노드 사이에 멀티캐스팅 채널을 구축하는 것이 서버 장애 감지하는 가장 손쉬운 방법 입니다.
  • 하지만 서버가 많을 때는 비효율적입니다.
  • 가십 프로토콜같은 분산형 장애감지 솔루션을 채택하는 것이 더 효율적입니다.



---

💡가십 프로토콜(gossip protocol)

• 분산형 장애 감지 솔루션

동작 원리

• 각 노드는 멤버십 목록을 유지. 멤버십 목록은 각 멤버 ID와 그 박동 카운터(heartbeat counter) 쌍의 목록
• 각 노드는 주기적으로 자신의 박동 카운터를 증가시킴
• 각 노드는 무작위로 선정된 노드들에게 주기적으로 자기 박동 카운터 목록을 보냄
• 박동 카운터 목록을 받은 노드는 멤버십 목록을 최신 값으로 갱신
• 어떤 멤버의 박동 카운터 값이 지정된 시간 동안 갱신되지 않으면 해당 멤버는 장애 상태(Offline)인 것으로 간주



---

📌 06. 장애 처리

1)  일시적 장애 처리

• 가십 프로토콜로 장애를 감지한 시스템은 가용성을 보장하기 위해 필요한 조치를 해야 함
• 엄격한 정족수 접근법을 사용하면 읽기와 쓰기 연산을 금지해야 합니다.
• 느슨한 정족수 접근법은 이 조건을 완화하여 가용성을 높입니다.
  • 정족수 요구사항을 강제하는 대신, 쓰기 연산을 수행할 W개의 건강한 서버와 읽기 연산을 수행할 R개의 건강한 서버를 해시 링에서 고름
• 장애 서버로 가는 요청은 다른 서버가 잠시 맡아 처리
• 그동안 발생한 변경사항은 해당 서버가 복구되었을 때 일괄 반영해 일관성 보존
• 이를 위해 임시로 쓰기 연산을 처리한 서버에는 그에 관한 단서를 남깁니다.
• 이런 장애 처리 방안을 단서 후 임시 위탁(hinted handoff) 기법이라 부릅니다.



→ 정족수란, 부산시스템에서 작업을 수행하기 위해 분산 트랜잭션이 얻어야하는 최소 투표수 입니다.

---

2) 영구 장애 처리

• 반-엔드로피(anti-entropy) 프로토콜을 구현하여 사본들을 동기화 합니다.
• 사본들을 비교해 최신 버전으로 갱신하는 과정을 포함 합니다.
• 사본 간의 일관성이 망가진 상태를 탐지하고 전송 데이터의 양을 줄이기 위해 머클(Merkle) 트리 사용합니다.

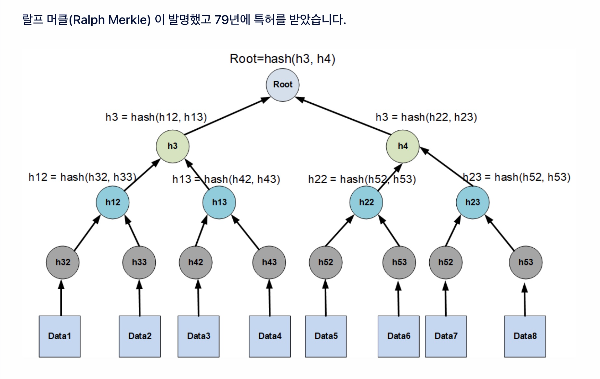

머클(Merkle) 트리

• 암호학이나 컴퓨터 과학에서 머클 트리(Merkle tree) 란  모든 자식 노드들이 암호학적 해시로 이뤄진 데이터 블록을 갖는 트리 형태의 자료 구조로 해시 트리(hash tree)라고도 부릅니다.
• 각 노드에 그 자식 노드들에 보관된 값의 해시(자식 노드가 종단 노드인 경우), 또는 자식 노드들의 레이블로부터 계산된 해시 값을 레이블로 붙여두는 트리
• 대규모 자료 구조의 내용을 효과적이면서도 보안상 안전한 방법으로 검증할 수 있습니다.



👏🏻 Git 이 머클트리를 사용해서 버전관리를 합니다.



동작 원리

1. 키 공간을 버킷으로 나눔
2. 버킷에 포함된 각각의 키에 균등 분포 해시 함수를 적용해 해시 값 계산
3. 버킷 별로 해시값을 계산한 후, 해당 해시 값을 레이블로 갖는 노드 생성
4. 자식 노드의 레이블로부터 새로운 해시 값을 계산해, 이진 트리를 상향식으로 구성해나감
   1. 각 머클 트리의 비교는 루트 노드의 해시 값을 비교하는 것으로 시작
   2. 루트 노드의 해시 값이 일치하면 두 서버는 같은 데이터를 가짐
   3. 다른 데이터를 갖는 버킷을 찾고 그 버킷들만 동기화



https://www.lesstif.com/security/merkle-tree-125305097.html

---

3) 데이터 센터 장애 처리

• 데이터를 여러 데이터 센터에 다중화하는 것이 중요



요약

목표/문제	기술
대규모 데이터 저장	안정 해시를 사용해 서버들에 부하 분산
읽기 연산에 대한 높은 가용성 보장	데이터를 여러 데이터센터에 다중화
쓰기 연산에 대한 높은 가용성 보장	버저닝 및 벡터 시계를 사용한 충돌 해소
데이터 파티션	안정 해시
점진적 규모 확장성	안정 해시
다양성(heterogeneity)	안정 해시
조정 가능한 데이터 일관성	정족수 합의
일시적 장애 처리	느슨한 정족수 프로토콜과 단서 후 임시 위탁
영구적 장애 처리	머클 트리
데이터 센터 장애 대응	여러 데이터 센터에 걸친 데이터 다중화

---

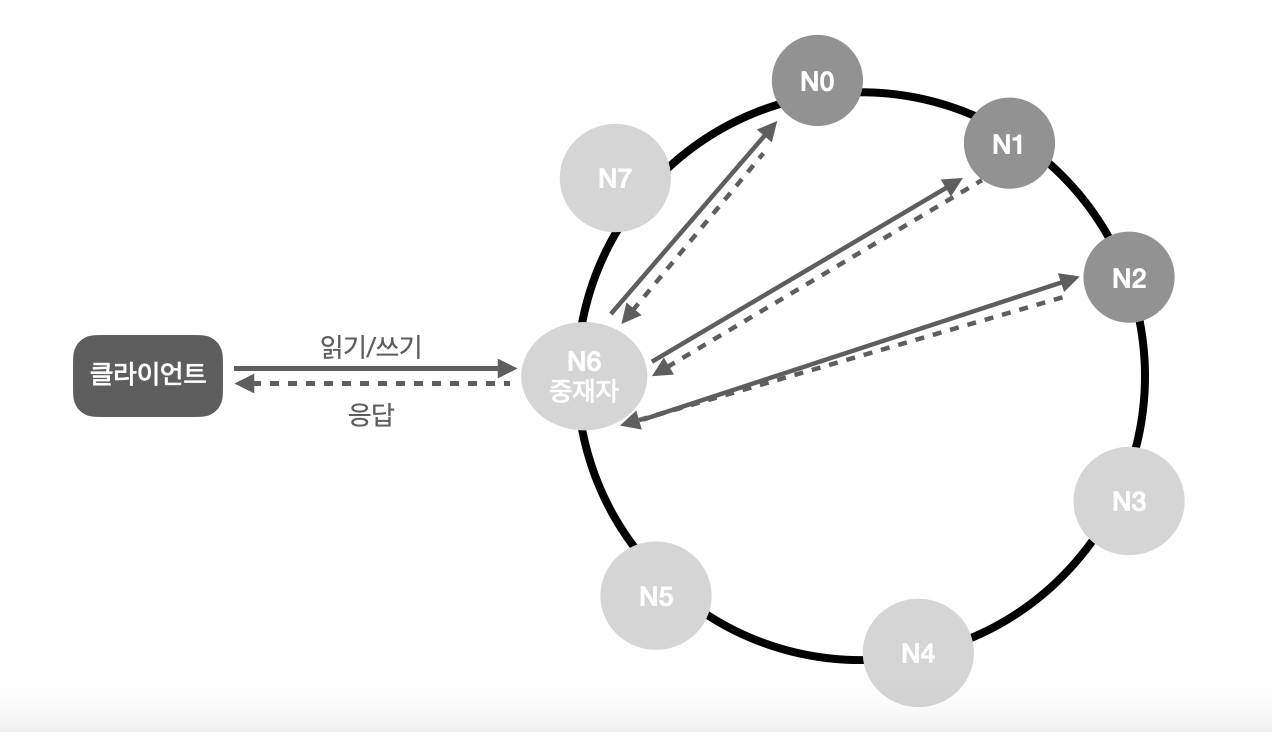

📌 07. 시스템 아키텍처 다이어그램

지금까지는 키-값 저장소를 만드는데 고려해야할 다양한 기술적 문제들을 살표보았으니
이제 아키텍처 다이어그램을 그려봅니다.



아키텍처의 주된 기능은 다음과 같습니다.

• 클라이언트는 키-값 저장소가 제공하는 두 가지 get(key), put(key, value)와 통신한다.
• 중재자(coordinator)는 클라이언트에세 키-값 저장소에 대한 프락시 역할을 하는 노드다.
• 노드는 안정해시의 해시 링 위에 분포한다.

1. 노드를 자동으로 추가, 삭제할 수 있도록 시스템은 완전히 분산된다.
2. 데이터는 여러 노드에 다중화된다.
3. 모든 노드가 같은 책임을 지므로 SPOF(Single Point of Failure)는 존재하지 않는다.
4. 완전 분산 설계이므로, 모든 노드는 아래와 같은 기능 전부 지원해야 한다.
   • 클라이언트 API
   • 장애 감지
   • 데이터 충돌 해소
   • 장애 복구 매커니즘
   • 다중화
   • 저장소 엔진



쓰기 경로

1. 쓰기 요청이 커밋 로그 파일에 기록됨
2. 데이터가 메모리 캐시에 기록됨
3. 메모리 캐시가 가득차거나, 임계치에 도달하면 데이터는 디스크에 있는 SSTable에 기록됨.
   (Sorted-Srting Table의 약어, <키, 값>의 순서쌍을 정렬된 리스트 형태로 관리하는 테이블)



읽기 경로

• 데이터가 메모리 캐시에 있는지부터  살핌
• 메모리에 없는 경우는 디스크에서 가져옴
  • 어느 SSTable에 찾는 키가 있는지 알아낼 효율적인 방법이 필요함
  • 블룸 필터 사용됨



---









굉장히 많은 개념들이 진짜 깊이들어가지않고 개념들만 와르르 쏟아지니까 매우 힘들다;;



아무튼

끝!!
